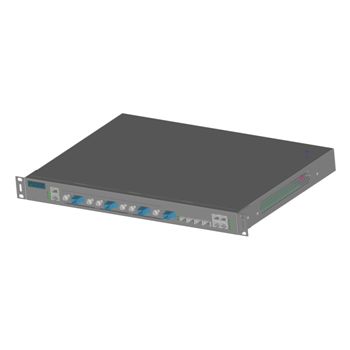

產品簡介
P7300是一款遵循IEEE802.3ah和中華人民共和國通訊行業標準（YD/T 1475-2006）的OLT設備，可以與ZBP1004 ONU產品有機結合，組建高效的EPON解決方案。
模塊化設計的OLT支持1Gbps的PON傳輸速率，高效的帶寬利用率和以太網業務支持能力幫助運營商為他們的用戶提供可靠的業務質量保證。
高達1:64的分光比，支持不同類型ONU的混和組網，使得運營商的投資做到最小化。
ZBP7300采用業界先進的技術，在以太網業務上具有強大的功能和QoS保證，支持SLA和DBA。
主要優勢
ZB-P7300是一款適合目前市場需求的光網絡設備，一臺OLT最多支持4個PON系統，它擁有以下優勢：
1.EPON: ZBP7300遵循IEEE802.3ah和中華人民共和國通訊行業標準（YD/T 1475-2006）。
2.系統容量: ZBP7300模塊化PON卡配置同時支持1~4個PON系統，最多可支持256個用戶端設備(ONU)，并支持1:64分光比。
3.上連接口: 靈活的設計支持多種不同城域網接口類型組合，根據網絡情況選擇光口或電口。
4.設備尺寸: 1U的設備占用機房空間小，耗電少，降低業務的運營成本。
5.干線光纖保護: ZBP7300支持在光纖發生故障時鏈路自動保護切換。
主要特性
1. 采用點到多點網絡拓?fù)洌行У厥占脩舴稚⒌囊蕴W(wǎng)業務，并匯聚在城域網結點，采用GE接口連接上層設備，實現與現有網絡的平滑互聯。
2. 動態帶寬分配機制（DBA）使所有用戶可更合理地共享1Gbps的帶寬，實現可靠的服務質量保證(QoS)。
3. RSTP快速生成樹功能保障OLT與骨干網絡的冗余互聯。
4. 支持IGMP組播，有效利用寬帶。
5. 支持組播VLAN。
6. 支持IPTV、語音和數據三重播放。
7. 支持帶內和帶外網管。
8. 豐富的OAM功能，包括配置、告警、性能監控、故障隔離和安全管理等，同時支持CLI和GUI兩種管理方式，易學易用。
技術參數
|
屬性
|
ZB-P7300
|
|
系統容量
|
最多4個GE上連接口
最高1:64分光比
16K MAC表
背板帶寬32G
|
|
接口
|
4個固定Combo(10/100/1000BASE-T+1000BASE-X)
1個固定PON口，3個PON擴展插槽
|
|
PON接口
|
上下行對稱1Gbps傳輸速率
高靈敏度光接收器: 不小于-30dBm
安全性: ONU認證機制
網絡覆蓋半徑:30公里
|
|
遵循的標準
|
IEEE802.3ah
IEEE 802.1D, Spanning Tree
IEEE 802.1Q, VLAN
IEEE 802.1w, RSTP
IEEE 802.3ad 物理鏈路靜態/動態聚合（LACP）
Ethernet – II, Ethernet-SNAP
IEEE 802.3ad VLAN Stacking( Q in Q)
|
|
服務質量
|
背壓式流控（半雙工）
IEEE 802.3x流控（全雙工）
IEEE p802.1p, CoS
WRR、SP和FIFO隊列調度算法
支持802.1P/DSCP優先級Mark/Remark
基于每個ONU的上行和下行限速功能
支持DBA和SLA功能
|
|
VLAN
|
基于端口的VLAN
GVRP
IEEE802.1Q VLAN中繼
QinQ，并支持靈活QinQ
|
|
組播
|
IGMP v1/v2/v3
IGMP Snooping
組播VLAN，受控組播功能
|
|
可靠性
|
單方向鏈路檢測協議，防止生存樹環路
擴展槽EPON光模塊熱插拔
EAPS快速環路保護功能
EPON光路保護
|
|
網絡安全
|
限制每端口最大用戶數
端口隔離
報文風暴控制
基于數據流的ACL 訪問控制功能
PON口傳輸數據加密
|
|
配置管理
|
CLI, Web, SNMP, TELNET、集群等多種管理方式。
RMON v1, 1,2,3,9組
SSHv1/v2
可通過TFTP和FTP進行軟件升級和bootrom升級
本地或服務器syslog記錄系統日志
中英文命令提示
ping, traceroute等網絡測試工具
調試輸出debug
|
|
物理尺寸
|
432mm(W) x400mm(D) x44mm(H)
|
|
安裝: 標準19”機架
|
|
環境要求
|
工作環境：0℃～60℃；10%～85%無冷凝
|
|
存儲環境：-40℃～80℃；5%～95%無冷凝
|
|
電源
|
輸入電壓：AC100～240V，輸入頻率47～63Hz
輸入電流：1A/230V
功率: 最大40W
|
訂購信息
|
型號
|
描述
|
|
ZBP7300
|
4 PON口OLT設備（1個CONSOLE口，1個帶外管理10/100M以太網口，1個固定PON，3個PON業務卡插槽，4個10/100/1000 M電口，4個千兆SFP復用光口電，支持1：64分光）
|
|
PM3-1PON
|
1端口PON業務卡，LFP7300適用，支持1：64分光
|
|
