產品名稱：標準松套管式加信號線室內光纜(GJPV)
產品分類： 室內單多模光纜
發布時間：2016-10-08
查看次數：
產品介紹
標準松套管式加信號線室內光纜(GJPV)
產品描述：

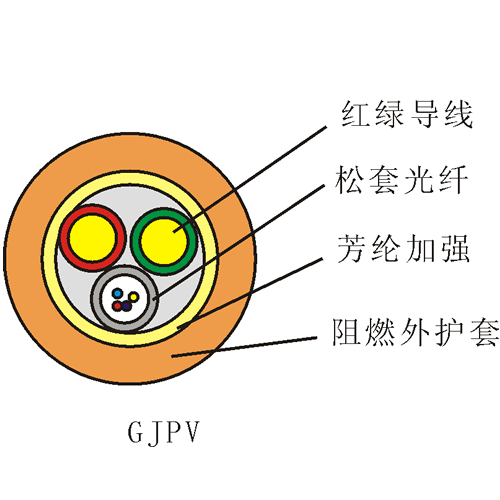

GJPV光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。松套管和信號線絞合成緊湊和圓形的纜芯，纜芯外芳綸加強后環保阻燃PVC外護套成纜。
信號線可根據用戶要求在1.5平方以下選擇，為使光纜柔軟，銅絲可采用束絲絞合，為使銅絲抗氧化，可使用鍍錫銅絲。
產品特點：
? 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
? 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護
? 良好的抗壓性及柔軟性
技術參數：
光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力
(mm) (kg/km) 長期/短期(N) 長期/短期(N/10cm)
2-12 7.6 70 400/1000 300/1000
光纖技術指標：
B1.1類光纖（單模）
模場直徑 9.2±0.5um；
包層直徑 125±1.0um；
包層不圓度 <2.0%；
芯同心度誤差 ≤0.8um；
涂覆層直徑 245±10um；
包層/涂覆層同心度誤差 ≤12.5um；
光纜截止波長 ≤1260nm；
光纖衰減 1310nm ≤0.36dB/km 1550nm ≤0.22dB/km；
B1.3類光纖（單模）
模場直徑 9.2±0.5um；
包層直徑 125±1.0um；
包層不圓度 <2.0%；
芯同心度誤差 ≤0.8um；
涂覆層直徑 245±10um；
包層/涂覆層同心度誤差 ≤12.5um；
光纜截止波長 ≤1260nm；
光纖衰減 1310nm ≤0.36dB/km 1383nm≤0.35 dB/km 1550nm ≤0.22dB/km；
B4類光纖（單模）
模場直徑 9.6±0.5um；
包層直徑 125±1.0um；
包層不圓度 ≤1.0%；
芯同心度誤差 ≤0.8um；
涂覆層直徑 245±10um；
包層/涂覆層同心度誤差 ≤12.5um；
光纜截止波長 ≤1480nm；
光纖衰減 15500nm ≤0.22dB/km 1625nm ≤0.25dB/km；
多模光纖指標
光纖類別 A1a A1b
芯徑 50±3um 62.5±3um
包層直徑 125.0±2um 125.0±2um
芯不圓度 ≤6％ ≤6％
包層不圓度 ≤2％ ≤2％
芯/包同心度誤差 ≤3％ ≤3％
涂覆層直徑 250±15um 250±15um
包層/涂覆層同心度誤差≤12.5um ≤12.5um
衰減850nm ≤2.4 dB/km ≤3.0 dB/km
衰減1300nm ≤0.6dB/km ≤0.7dB/km
帶寬850nm ≥200MHzkm ≥160MHzkm
帶寬1300nm ≥400MHzkm ≥200MHzkm
絕緣線芯導體要求
|
標稱截面mm2
|
導體結構
|
20℃時導體電阻，Ω/km不大于
|
||
|
種類
|
根數/單線標稱直徑mm
|
不鍍錫
|
鍍錫
|
|
|
0.5
|
1
|
1/0.8
|
36.0
|
36.7
|
|
0.5
|
5
|
16/0.2
|
39.0
|
40.1
|
|
0.75
|
1
|
1/0.97
|
24.5
|
24.8
|
| 0.75 |
5
|
24/0.2
|
26
|
26.7
|
|
1.0
|
1
|
1/1.13
|
18.1
|
18.2
|
|
1.0
|
5
|
32/0.2
|
19.5
|
20.0
|
|
1.5
|
1
|
1/1.38
|
12.1
|
12.2
|
|
1.5
|
5
|
30/0.25
|
13.3
|
13.7
|
絕緣線芯絕緣厚度要求
|
標稱截面/mm2
|
絕緣標稱厚度δ/mm
|
|
|
PVC、PE
|
XLPE
|
|
|
0.5
0.75
1.0
1.5
|
0.6
0.6
0.6
0.7
|
-
0.6
0.6
0.6
|
絕緣線芯電壓試驗要求
|
序號
|
試驗項目
|
單位
|
試驗要求
|
|
1
|
絕緣線芯電壓試驗
|
|
|
|
1.1
|
試驗條件：
|
|
|
| ---試樣長度 |
m
|
5
|
|
|
---浸水最少時間
|
h
|
1
|
|
| ---水溫 |
℃
|
20±5
|
|
|
1.2
|
試驗電壓： |
|
|
| ---絕緣厚度0.6mm及以下 |
V
|
2000
|
|
| ---絕緣厚度0.6mm以上 |
V
|
2500
|
|
|
1.3
|
每次最少施加電壓時間 | min |
5
|
|
1.4
|
試驗結果 |
不擊穿
|
絕緣電阻試驗條件
|
試樣處理
|
單位
|
試驗條件
|
|
試樣長度 最少
浸水時間 最少
水溫 不低于
|
m
h
℃
|
5
1
電纜的額定工作溫度
|
長期允許工作溫度下的絕緣電阻
|
導體標稱截面/mm2
|
最小絕緣電阻/（MΩ.km）
|
||||
|
PVC、PE絕緣電纜
|
XLPE絕緣電纜
|
||||
|
第1種
|
第2種
|
第5種
|
第1種
|
第2種
|
|
|
0.5
0.75
1.0
1.5
|
0.014
0.012
0.011
0.011
|
|
0.013
0.011
0.010
0.010
|
1.2
1.1
1.1
|
|
